Raspberry Pi + Display Waveshare LCD 1024×600 HDMI Touch

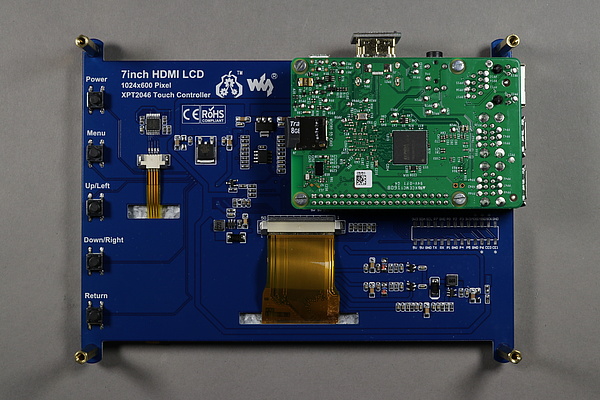

Waveshare Electronics aus Shenzhen (China) hat einige Displays in verschiedenen Größen im Portfolio. Die kleineren 3.2 bis 4.0 sind GPIO SPI Displays und die größeren werden über HDMI betrieben. Interessant sind die zwei Displays 7inch und 10.1inch HDMI LCD, 1024×600, wo der Raspberry Pi 4 B über die GPIO-Anschlüsse verbunden wird und der Strom plus Touchfunktion fürs Display ebenfalls darüber läuft.



Info

Gewicht: 0.261 kg

Auflösung: 1024×600 Pixel

Lieferumfang: 7inch HDMI LCD, HDMI connector, Touch pen, Display screws pack (4pcs), DVD

Installation:

Die LCD-show Installation funktioniert unter Raspbian Stretch Desktop so nicht mehr.

1. Installieren

pi@raspberrypi ~ $ sudo apt-get update && sudo apt-get -y upgrade
pi@raspberrypi ~ $ sudo apt-get install -y xserver-xorg-input-evdev

2. Konfigurieren

Das LCD-Displays verwendet einen XPT2046 Touch-Chip, dieser ist kompatibel zu dem ADS7846.

pi@raspberrypi ~ $ sudo nano /boot/config.txt

#LCD Display HDMI Touchscreen Waveshare 7inch 1024×600
dtparam=i2c_arm=on
dtparam=spi=on
enable_uart=1
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900

3. Kalibrieren

pi@raspberrypi ~ $ sudo nano /usr/share/X11/xorg.conf.d/99-calibration.conf

Section "InputClass"
  Identifier "calibration"
  MatchProduct "ADS7846 Touchscreen"
  Option "Calibration" "59 3985 3882 172"
  Option "SwapAxes" "1"
  Driver "evdev"
EndSection

pi@raspberrypi ~ $ sudo reboot

4. Neu starten

pi@raspberrypi ~ $ sudo reboot

5. Neu Kalibrierung (Optional)

pi@raspberrypi ~ $ sudo apt-get install -y xinput-calibrator

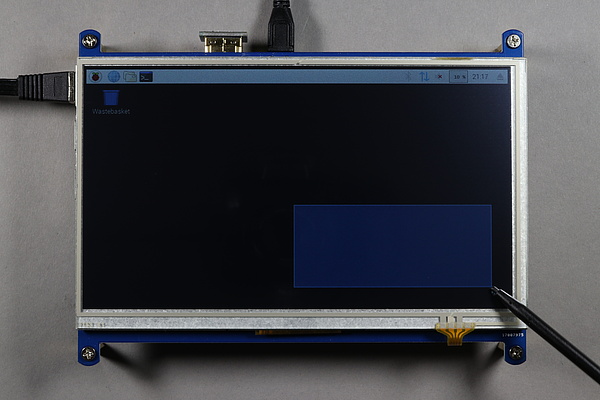

Menü -> Einstellungen -> Touchscreen Kalibrieren

Die neuen Werte kopieren und unter Option "Calibration" einsetzen.
